TPX 302
Con movimento laterale della tazza – ideale per immagini stampate allungate.
Caratteristiche
- 1 o 2 colori possibili
- particolarmente adatta per immagini di stampa allungate
massima flessibilità - controllo servoassistito
- sistema di inchiostrazione sigillato con scorrimento laterale della vaschetta dell’inchiostro
- ampia gamma di dispositivi periferici, accessori e opzioni software disponibili
La macchina tampografica TPX 302 con sistema di inchiostrazione sigillato e vaschetta dell’inchiostro a scorrimento laterale è azionata da tre servomotori. Ciò garantisce un processo di stampa altamente flessibile.
Il funzionamento può essere controllato tramite il touchscreen a colori di facile utilizzo. Grazie al supporto piastra regolabile sugli assi x e w e alla corsa del tampone, variabile in modo continuo sia in orizzontale che in verticale, la TPX 302 è completamente regolabile in tutte le direzioni senza bisogno di dispositivi di regolazione aggiuntivi.
Altre caratteristiche della TPX 302 sono un’area di lavoro spaziosa e flessibile, una maggiore forza di stampa e un’elevata precisione di stampa. È disponibile un dispositivo di pulizia del tampone integrato che offre il massimo utilizzo del nastro di pulizia grazie alla funzione di offset di pulizia.

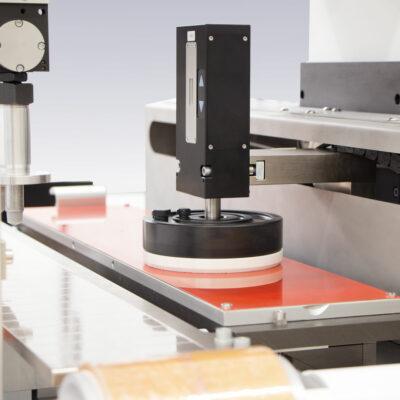

Con il TPX 302, la vaschetta dell’inchiostro si sposta lateralmente sul cliché. L’inchiostro può così essere distribuito su un’immagine di stampa molto lunga e raccolto da uno o più tamponi.
I nostri dipendenti lavorano con precisione sulle macchine da stampa tampografica altamente tecnologiche.

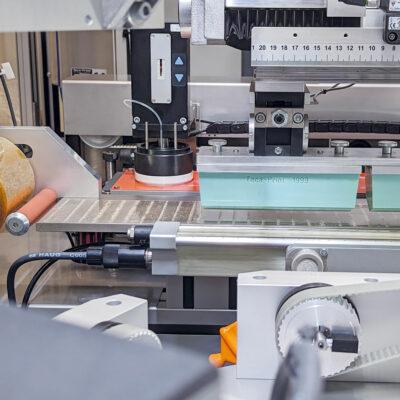

Il TPX 302 offre eccellenti possibilità di integrazione nei sistemi. L’immagine di stampa lunga può essere applicata anche su un oggetto rotondo che ruota attorno al proprio asse durante la stampa.
DATI TECNICI
Numero di colori:
1 o 2 colori
Dimensioni dei calamaio:
Ø in mm: 56 / 65 / 72 / 86 / 96 / 105 / 115 / 130
Dimensioni delle lastre:
larghezze standard delle lastre: 450 / 600 mm
profondità standard delle lastre: 100 / 150 mm
Produzione:
fino a 1.400 cicli all’ora
Sistema di azionamento:
elettromeccanico (controllo a 3 assi con 3 servomotori), parametri regolabili in modo continuo
Forza di stampa:
4000 N (la forza di stampa deve essere bilanciata)
Allacciamento alla rete elettrica:
230 V / 50 Hz, pressione dell’aria richiesta 5 – 6 bar per alcuni accessori pneumatici
Controllo:
PLC – touchscreen HMI
Corsa verticale del tampone:
elettromeccanica, 160 mm regolabile in continuo
Regolazione della lastra cliché:
± 4 mm (asse x), ± 2° (rotazione)
Peso:
circa 220 kg senza base, circa 400 kg con base macchina MS 352

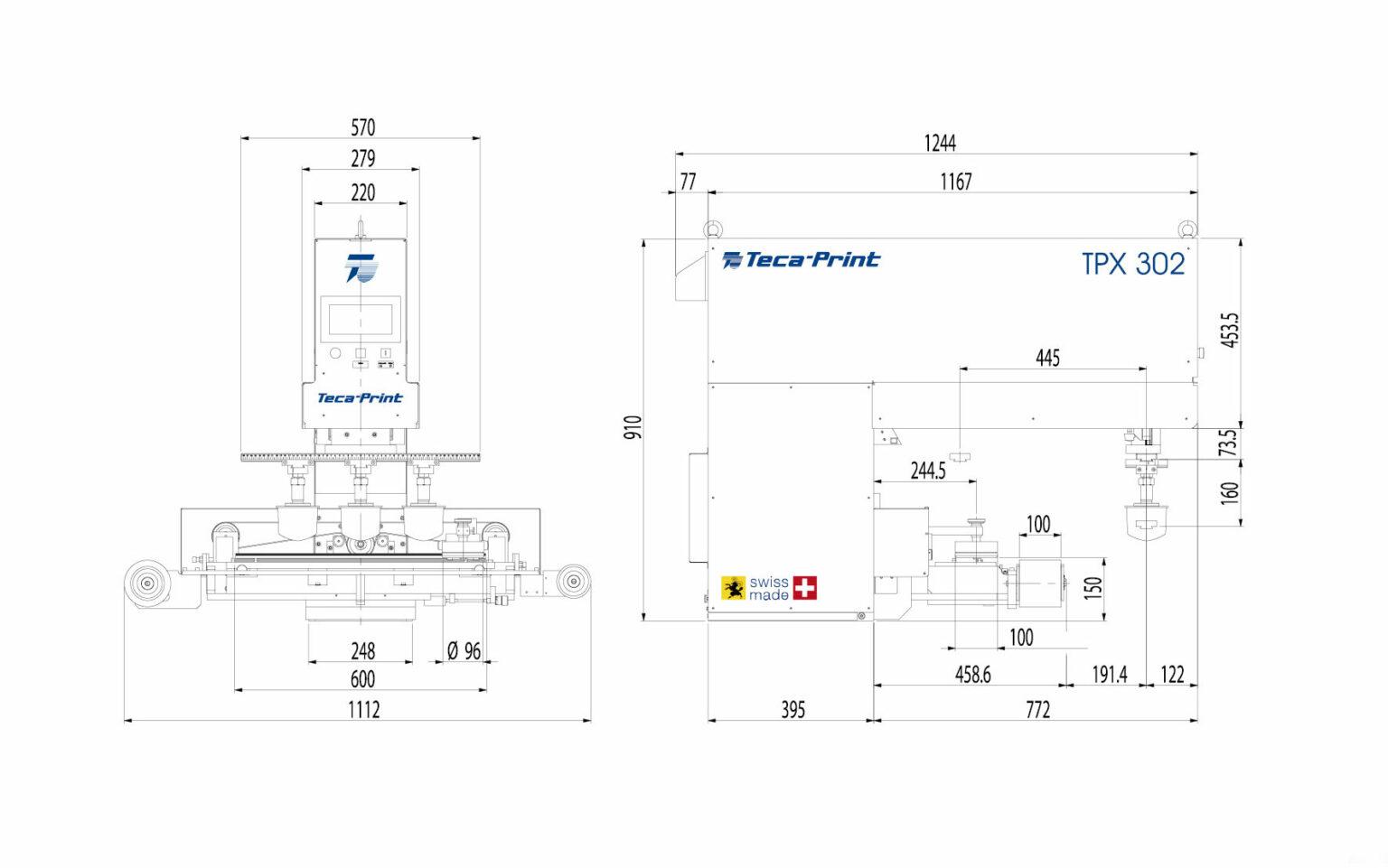

Dimensioni (LxAxP):
1112 x 912 x 1244 mm (dimensioni senza base)
